Berbagi Seputar dunia Elektronik dan Internet: Kerusakan TV LG LCD LED 22LS3300 Mati Total

Kali ini akan nulis tentang kerusakan tv LED LCD merek LG 22LS3300 yang mengalami gejala mati total, tv ini ini memang termasuk belum terlalu lama keluar, tapi yang namanya rusak pasti tidak memandang tv tersebut masih baru atau lama dipakai, jadi kerusakan tv itu sama seperti manusia juga yaitu tidak memandang usia.

Pada pemeriksaan tv LCD ini dimulai dengan mengecek jalur input power 24 volt yang kedapatan terjadi konslet, berharapnya sih hanya komponen kapasitor yang bermasalah, tetapi ternyata yang rusak adalah Fet yang berbentuk IC 8 pin smd pada jalur 12 volt yang konslet, kemudian setelah pergantian Fet yang biasa ahirnya tv bisa On tapi ternyata tidak dapat siaran, dan kemudian layar juga menjadi blank putih.

Oh ternyata lupa ngecek tegangan apakah 12 volt nya sudah benar atau tidak, dan memang ternyata yang bermasalah pada IC Step Down 24 v ke 12 v mp8697, didapati input dan outputnya konslet sehingga tegangan 24 volt jadi bablas ke jalur 12 volt, beruntung hanya 2 buah IC mp1497 dan untuk 5 volt pada bagian tunner yang bermasalah, usb dan tcon jadi tumbalnya disebabkan tidak ada stok part pengganti.

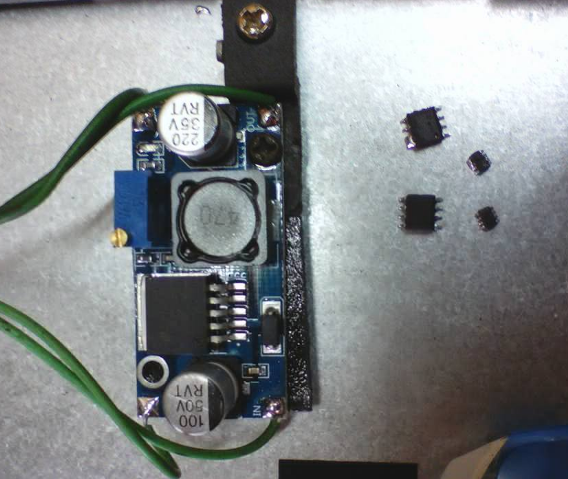

Dua modul DC Step down jadi pilihan, 1 untuk 24 - 12 volt, dan 1 lagi untuk 12 - 6,8 volt (5v) tuner dan usb, sedangkan untuk Tcon di jumper saja ke vcc usb, dan hasilnya tv On, raster dan 5 volt ke tunner sudah ada tapi masih tidak dapat siaran.

Kemudian penelusuran selanjutnya dengan pengukuran SDA ternyata terukur 0 volt, dan SCL 3,2 volt, jalur tidak kedapatan short dan coba open pin SDA juga tidak membuahkan hasil.

Sempet waswas dengan Chipset nya tapi ternyata Chipset selamat, dan setelah dilakukan pengecekan lagi ternyata hanya Resistor 4k7 dari 3,3 volt ke SDA putus, setelah pergantian komponen R tersebut ahirnya tv juga muncul siaran dan nyala dengan normal kembali.

Itulah tentang kasus kerusakan pada tv LED LCD merek LG 22LS3300 yang awalnya mengalami gejala mati total, setelah dilakukan perbaikan service tv diatas ahirnya tv bisa nyala lagi, bisa hidup seperti baru lagi, tapi entah sampai kapan bisa bertahan, sebab semua baran elektronik pasti akan mengalami kerusakan setelah dipakai lama.
